製品の特長

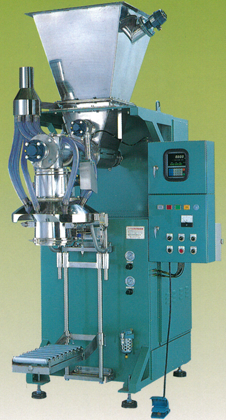

ES-103 |

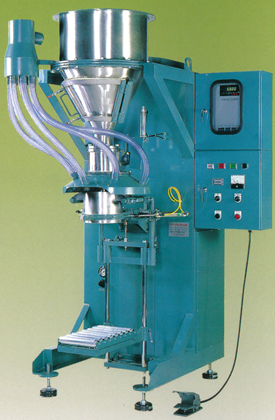

TK-33 |
使い易さと高度な機能
本機は一般の粉体は勿論、付着性の高い微粉から粒状物及び粉粒混合物まで、広範囲な被計量物にご使用できますオープン袋詰用のパッカーです。また、被計量物の物性に対応して、充填構造が横スクリュー式のES-103型と縦スクリュー式のTK-33型の2機種がございます。2機種とも2段計量仕様（標準）で、この駆動用モーターは高速用、低速用ともにベルト式無段変速機を装備していますので、ご希望の包装重量や包装能力など、その時々のご仕様にマッチした最適なスクリュー回転数に変更して調整ができます。また、2機種とも機内接粉部の点検及び清掃が素早くできる点検口はワンタッチ開閉構造ですので、被計量物の切換えも至極簡単です。加えて、水洗可能型（オプション）にすることで、作業終了時に水洗清掃が必要な被計量物にもご使用できます。
簡単操作で正確計量
本機は当社で開発した電子計量コントロールユニットを装備して、簡単な操作で、より精密な重量の設定ができます。重量の検出は高精度のビーム型ロードセルですので応答性が抜群で、従来の衡桿式のパッカーに見られた桿の運動に伴う慣性の影響による計量のバラツキがございません。尚、計量に異常が万一発生した場合には、重量チェック機能が瞬時に異常を検出して警報ランプで知らせますので、不良計量袋の出荷を未然に防止できます。また、オプション装置のオートゼロ装置を併用しますと、風袋重量を自動消却して、正味の重量を正確に充填します。加えて、本機に粉体圧安定装置又はレベル計付サージタンクを取り付けることで、被計量物の貯蔵量の変化や、流動性の変化による計量に与える悪影響を防止しますので、より安定した高精度のパッキング作業ができます。
クリーンな作業環境を実現
本機はオープン袋の開口部全体をクランプして、被計量物を直接袋に充填しながら計量、袋詰めする方式のパッカーですので、充填中の粉の飛散が極めて少なく、また、当社自慢の特許ロータリーシャッターで充填完了と同時に落下する被計量物を瞬時に遮断しますので、充填完了後の粉の漏れも無く、多少の粉塵は充填口に設けられた吸塵用のフードを通じて完全に吸引除去されますので、クリーンな作業環境下で高能率のパッキング作業ができます。
外形寸法図
標準仕様
| 型式 | ES-103 | TK-33 |
|---|---|---|
| 最大秤量値 | 50kg/Bag | |
| 包装能力 | 180～300Bags/Hr | |
| 計量精度 | ±1/1000 | |
| 計量方式 | 重量検出器：ビーム型ロードセル（精度・1/5000） | |
| 重量検出器：コンパレーター制御 | ||
| 重量検出器：デジタル蛍光表示管（4桁表示・最小桁10g表示） | ||
| 充填方式 | 横式スクリューによる自動2段供給 | 縦式スクリューによる自動2段供給 |
| 電源 | AC200/220V・50/60Hz・3相 | |
| 使用モーター | 大型供給：3.7kW全閉外扇形（無段変速機付） | |
| 小型供給：0.4kW全閉外扇形（無段変速機付） | ||
| 空気源 | 5kg/㎠・50Nl/min | |
| 吸塵源 | 10㎥/min・200mm/水柱 | |
| 塗装色 | 本体：マンセル・5G 5/2 制御盤：マンセル・5Y 7/1 | |
| 本体重量 | 約650kg | 約650kg |
| オプション | 粉体圧安定装置・レベル計付サージタンク・オートゼロ装置・水洗可能型 | |
（注）包装能力は、袋の装着・脱着の時間は含まれておりません。
主な納入例
フェノールレジン・エポキシ樹脂・ABS樹脂・PVC補強剤・フェロシリコン・ポリエチレン樹脂・プラスチック粉末・塩化ビニール安定剤・ゴム薬品粉末・熱硬化性樹脂・高分子凝集剤・炭化ケイ素粉末・亜鉛華・亜鉛末・酸化鉄・酸化膜防止剤・硫黄・酸化亜鉛・粉末顔料・染料・粉体塗料・弁柄・活性炭・黒鉛化ブリーズ・二酸化炭素・カーボンブラック・硫酸亜鉛・硫酸銅・硫酸マグネシウム・硫酸バリウム・塩化バリウム・珪酸ソーダー・硅フッカソーダ・トルエンスルホン酸ソーダ・酢酸ソーダ・酢酸ナトリウム・重炭酸ナトリウム・重炭酸カリウム・炭酸マンガン・リン酸カルシウム・リン酸系埋没材・過硫酸アンモニウム・硫安・塩安・各種農薬粉剤・パントテン酸・スルファニール酸・アルギン酸・フェライト・パーライト・パルプフロック・石灰石粉・石膏粉・セメント混和材・不定形耐火物・各種壁材・小麦粉・澱粉・上新粉・てんぷら粉・ラーメンの素・シチューの素・味の素・脱脂粉乳・乾燥酵母・耕地白糖・砂糖・食塩・各種食品添加物・その他各種粉体・粒体・粉粒混合物
